机械参数
| 换能器尺寸 L×W×H | 29.21×2.54×2.04cm（换能器转接外壳尺寸可定制） | ||
| 换能器重量（空气中） | ~185g（单只） | ||
| 换能器重量（水中） | 35g（两只/套） | ||
| 组件版 | 100m 耐压 | 1000m耐压 | |
| 电路模块重量 | 220g（空气中） | 1.6kg（空气中）、 0.93kg（水中） | 1.8kg（空气中）、 0.95kg（水中） |
电气参数
| 电源电压 | 12~30 VDC | ||
| 功耗 | 10 ~ 30W | ||
| 通信接口 | 1路100M以太网控制与数据接口 | ||
| 1路隔离型RS232辅助传感器接口 |
声学参数
| 工作频率 | 900kHz | ||
| 信号带宽 | 60kHz | ||
| 最大斜距 | 75m@900kHz | ||
| 垂直波束宽度 | 40° | ||
| 水平波束宽度 | 0.4° @900kHz | ||
| 垂直航迹向分辨率 | 1cm@900kHz | ||
| 沿航航迹向分辨率 | 0.14m@20m; | ||
| 0.35m@50m | |||
| 信号形式 | CW/Chirp（自适应波形调整） | ||
| 软件 | 标配HydroSonar软件和SDK开发包 |

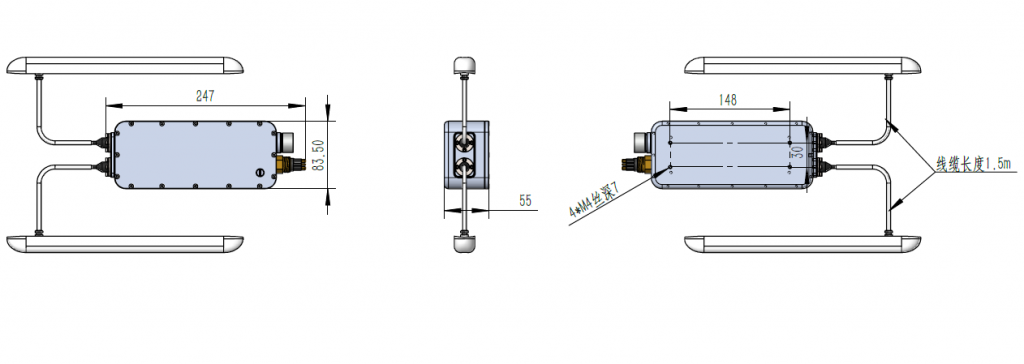

尺寸结构

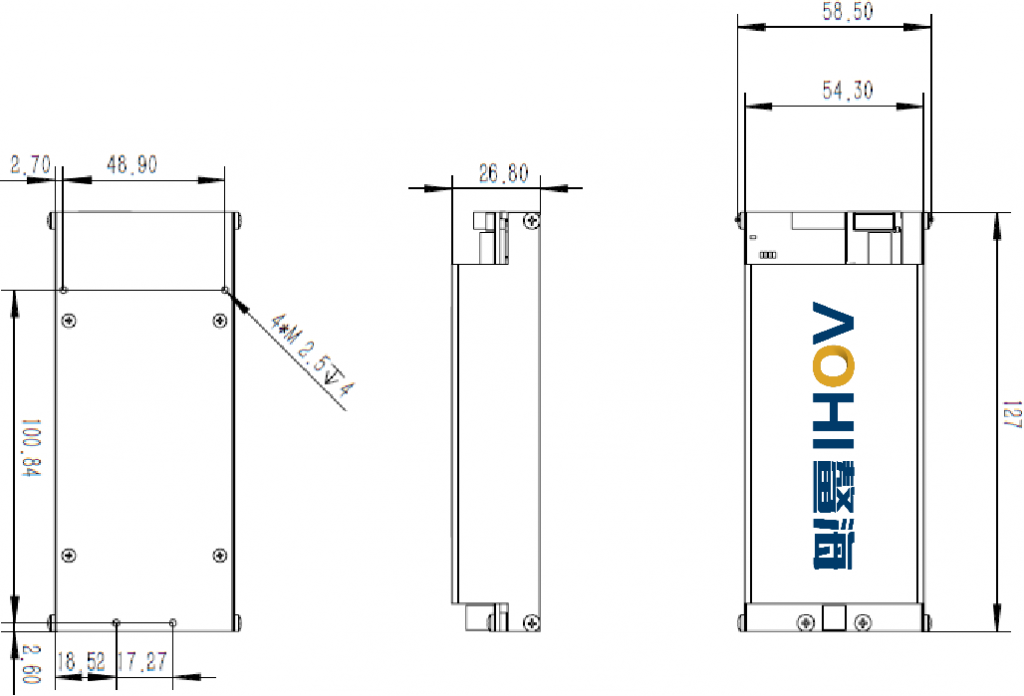

组件版
换能器

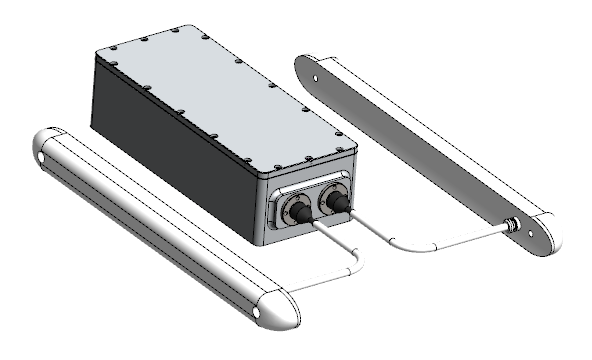

耐压100m版

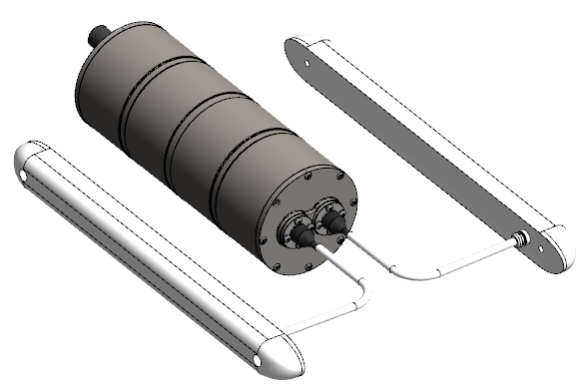

耐压1000m版
