机械参数

A 系列MT 系列 MD 系列
外形尺寸125 × 122 × 62 mm
(L×W×H)
125 × 122 × 62 mm
(L×W×H)
125 × φ125 mm
(不含连接器)
结构材料铝合金阳极氧化
重量 (空气中)980 g1350 g2500 g
重量 (水中) 360 g 730 g1450 g
深度等级500 m1000 m4000 m
工作温度-5 ℃ ~ +35 ℃-5 ℃ ~ +35 ℃ -5 ℃ ~ +35 ℃
存储温度-20 ℃ ~ +50 ℃-20 ℃ ~ +50 ℃ -20 ℃ ~ +50 ℃

电气参数

A 系列 MT 系列 MD 系列
水密接插件Impluse IE55 Series, 6-wayImpluse IE55 Series, 6-way Impluse IE55 Series, 6-way (Schilling SeaNet / Burton option)
通信4-wire 100-BaseT Ethernet, 2-wire DSL extender module 4-wire 100-BaseT Ethernet, 2-wire DSL extender module 4-wire 100-BaseT Ethernet, 2-wire DSL extender module
供电电源12V ~ 32V DC
non-isolated
12V ~ 32V DC
non-isolated
18V ~ 32V DC
isolated
功耗10 ~ 35 W (取决模式和工作范围 ☆ )10 ~ 35 W (取决模式和工作范围 ☆ ) 10 ~ 35 W (取决模式和工作范围 ☆ )
传感器深度传感器 / 温度传感器(主要用于声速计算)深度传感器 / 温度传感器(主要用于声速计算) 深度传感器 / 温度传感器(主要用于声速计算)

☆ 指示参数取决于测量范围

声学参数

A750d
MT750d
MD750d
A1200d
MT1200d
MD1200d
A3000d
MT3000d
MD3000d
工作频率 750 kHz / 1.2 MHz 1.2 MHz / 2.1 MHz 1.2 MHz / 3.0 MHz
最大工作范围120 m / 40 m40 m / 10 m30 m / 5 m
最小工作范围0.1 m0.1 m0.1 m
分辨率*4 mm / 2.5 mm2.5 mm / 2.5 mm2.5 mm / 2 mm
最大更新速率*40 Hz40 Hz40 Hz
水平波束角130° / 130°130° / 60°130° / 40°
垂直波束角 20° / 20°20° / 12°20° / 20°
最大波束数目512512512
角度分辨率1° / 0.6°0.6° / 0.4°0.6° / 0.4°
波束间距0.25° / 0.25°0.25° / 0.16°0.25° / 0.1°

* 指示参数取决于测量范围

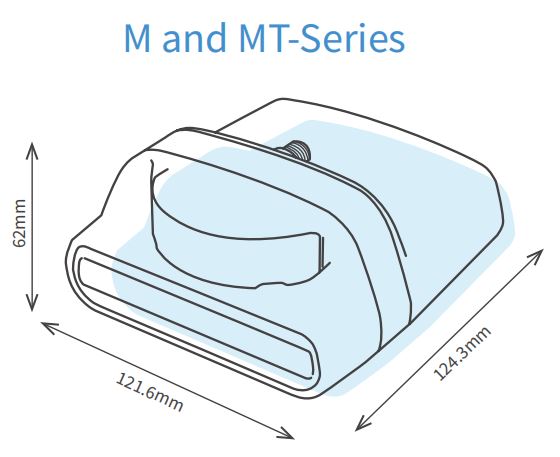

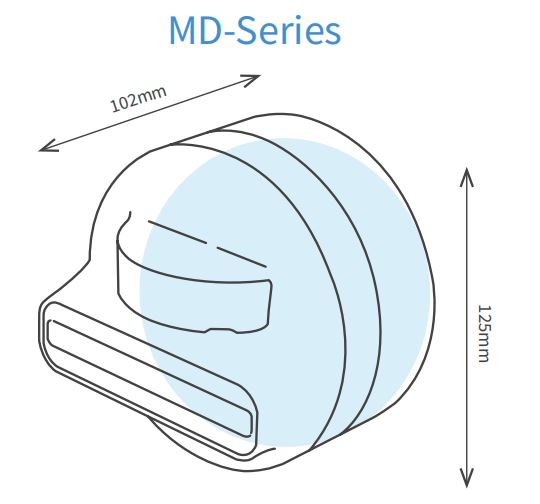

机械尺寸
