WetLink 穿线螺栓选购指南


一、产品概述

Wetlink 穿线螺栓是我们的下一代密封解决方案,在密封电缆方面它具有高压力,高可靠性的优点。Wetlink 穿线螺栓易于组装,且不需要任何粘合剂,灌封化合物,或橡胶注塑成型。与以前的密封方式相比,Wetlink 穿线螺栓能承受更深的水压  ,在极端条件下性能更好,可靠性大大提高。

本指南将介绍如何选择合适型号的 WetLink 穿线螺栓,实现可靠的密封。

二、工作原理

WetLink 穿线螺栓的工作原理是在线缆周围压缩橡胶密封环,形成防水界面。这是一个简单的概念,

但如果想尝试使用自己的电缆,则需要了解一些事项。

1、WetLink 部件示意图

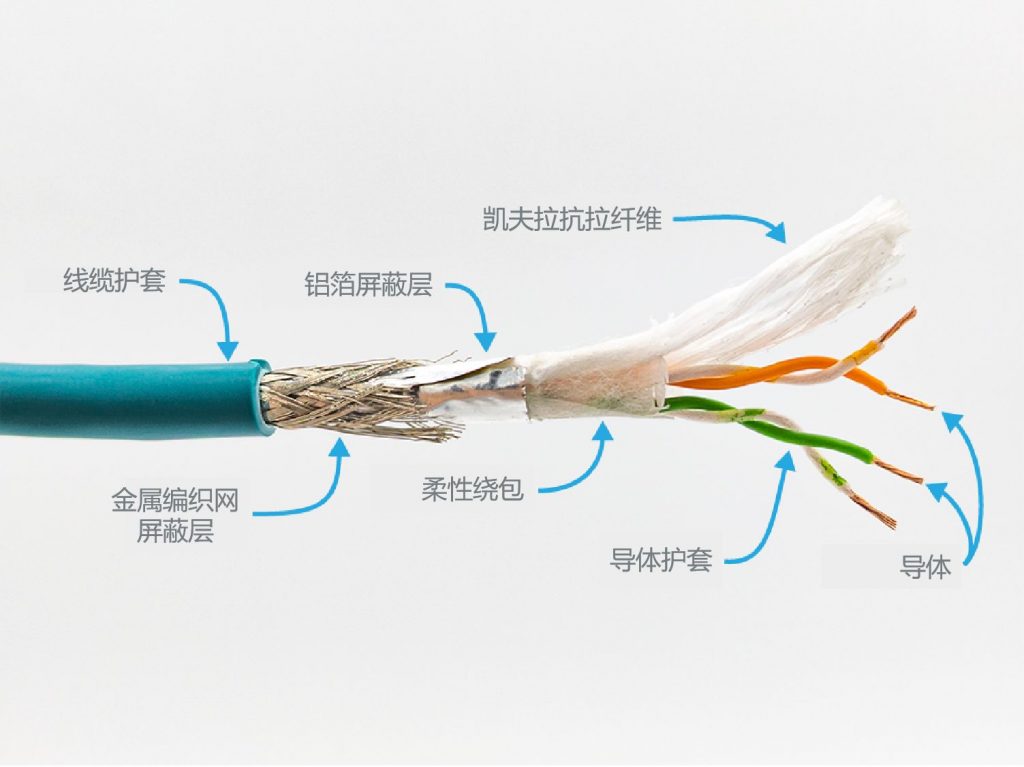

2、线缆部件示意图

3、密封环和拧紧螺栓尺寸

目前,有六种公称密封尺寸:4.5mm、5.5mm、6.5mm、7.5mm、8.5mm 和 9.5mm。对于每个公称密封尺寸,拧紧螺母有两种选项:高压缩 (HC) 和低压缩 (LC)。低压缩拧紧螺母适用于标称直径的线缆护套,而高压缩拧紧螺母可增加压缩量,可以搭配相同尺寸的密封环来密封比标称直径更小的线缆。

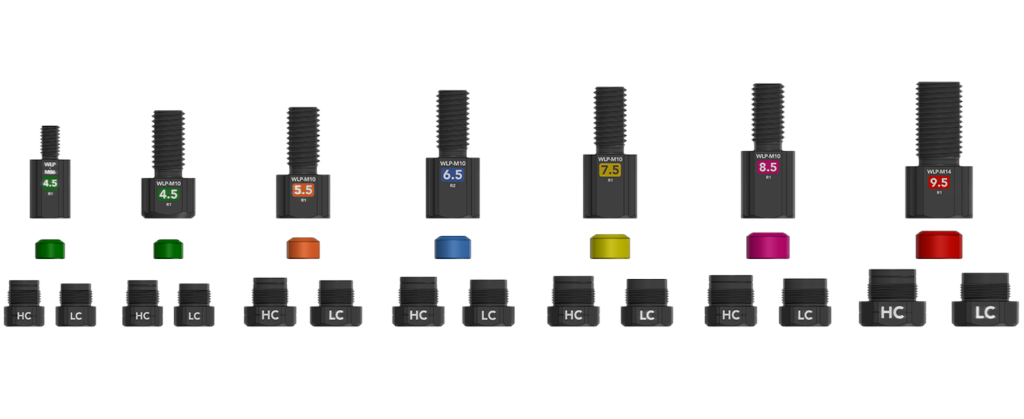

完整的 WetLink 系列产品,为每种密封尺寸提供高压缩和低压缩拧紧螺母选项。

通过为每个标称尺寸的密封环和螺母提供两个拧紧螺栓选项,我们可以兼容更大范围直径的线缆。WetLink 系列穿线螺栓兼容直径范围在3.7mm~9.8mm的线缆。

 例如,WLP-6.5MM-LC 与护套直径为 6.5±0.3 mm 的线缆兼容,WLP-6.5MM-HC 配有相同尺寸的螺栓和密封环,但使用高压缩 (HC) 拧紧螺母,可使其与较小的护套兼容(直径为 6.0±0.3 毫米)。

4、螺栓尺寸

目前,共有三种螺栓尺寸:M6、M10 和 M14。

不同尺寸的安装孔需要不同尺寸的螺栓——M10螺栓适合我司大多数密封舱外壳端盖的预留孔位,而 M6 螺栓适用于我司的 P30 测距声呐/高度计 L1500 水下灯),而 M14 螺栓适用于更大的安装孔。

 请根据您的应用场景选择合适的尺寸!

5、适应线缆尺寸参数

密封环尺寸

螺栓尺寸

穿线孔内径

拧紧螺母型号

线缆外径

WetLink 型号


4.5

M06

M10

3.3mm

High(HC)


Low(LC)

4.0±0.3mm


4.5±0.3mm

WLP-M06-4.5MM-HC

WLP-M10-4.5MM-HC


WLP-M06-4.5MM-LC

WLP-M10-4.5MM-LC


5.5

M10

4.0mm

High(HC)


Low(LC)

5.0±0.3mm


5.5±0.3mm

WLP-M10-5.5MM-HC


WLP-M10-5.5MM-LC


6.5

M10

4.8mm

High(HC)


Low(LC)

6.0±0.3mm


6.5±0.3mm

WLP-M10-6.5MM-HC


WLP-M10-6.5MM-LC


7.5

M10

5.7mm

High(HC)


Low(LC)

7.0±0.3mm


7.5±0.3mm

WLP-M10-6.5MM-HC


WLP-M10-6.5MM-LC


8.5

M10

6.0mm

High(HC)


Low(LC)

8.0±0.3mm


8.5±0.3mm

WLP-M10-8.5MM-HC


WLP-M10-8.5MM-LC


9.5

M14

7.5mm

High(HC)


Low(LC)

9.0±0.3mm


9.5±0.3mm

WLP-M14-9.5MM-HC


WLP-M14-9.5MM-LC


三、影响线缆密封的因素

除了压缩量(指线缆护套被压缩的程度),以下因素也会影响线缆密封效果。

1)线缆护套材料:线缆软护套通常比硬护套需要更多的压缩量。如果线缆护套非常柔软,如泡沫护套,则通常需要比表中指定的更高压力。

2)线缆结构:有些线缆结构较为紧凑,通常需要较少的压缩量;有些线缆结构较为松散,有大量空隙,通常需要较多的压缩量。

3)线缆表面粗糙度:护套光滑的线缆在较大的拉力下容易被拉出,因为密封环和护套之间的摩擦力不够大。

4)工作温度:较高的温度(通常>60~70℃)会导致压缩量变大(热胀冷缩),当温度下降后压缩量减小,从而影响密封效果。

四、如何选择 WetLink 穿线螺栓

本节将指导如何为不同型号的线缆选择兼容的 WetLink 穿线螺栓。

WetLink 型号

线缆名称

线缆制造商

线缆外径

线缆外壳材质

导体规格

测试电流

标称电压

建议最高温度


WLP-M06-4.5MM-HC

WLP-M10-4.5MM-HC

Fathom

2芯通信缆

Blue Robotics

4.0mm

聚氨酯

泡沫

1×UTP 26AWG

50℃


WLP-M06-4.5MM-LC

WLP-M10-4.5MM-LC

L1500线缆


P30线缆


P360线缆

Blue Robotics

4.5mm


4.5mm


4.7mm

聚氨酯PUR

3× 22AWG


4× 24AWG


3×UTP 28AWG

60℃


60℃


50℃


WLP-M10-5.5MM-HC

IGUS

5.0mm

TPE

6×24AWG

300V

60℃


WLP-M10-5.5MM-LC

LAPP

5.6mm

聚氨酯PUR

2×SFTP 26AWG

125V

60℃


WLP-M10-6.5MM-HC

LAPP

5.8mm

PVC

6×22AWG

300V

60℃


WLP-M10-6.5MM-LC

T200线缆

Blue Robotics

6.4mm

聚氨酯PUR

3×16AWG

48A

60℃

WLP-M10-6.5MM-LC

LAPP

6.3mm

聚氨酯PUR

4×SFTP 26AWG

1000V

60℃


WLP-M10-7.5MM-HC

Fathom

8芯线缆

Blue Robotics

7.8mm

聚氨酯

泡沫

4×UTP 26AWG

50℃


WLP-M10-7.5MM-LC

通信

供电线缆

Blue Robotics

7.5mm

聚氨酯PUR

4×UTP 26AWG

2×22AWG

60℃


WLP-M10-8.5MM-HC

IGUS

7.7mm

TPE

12×24AWG

300V

60℃


WLP-M10-8.5MM-LC

大功率供电电缆

Blue Robotics

8.3mm

聚氨酯PUR

2×12AWG

60A

60℃


测试电流:在室温下水中评估的电流额定值

建议最高温度:持续的高温会导致长时间的性能损失


以上是已经过测试的线缆参数列表,若所用线缆不在上述列表内,可按照以下步骤进行选择测试。

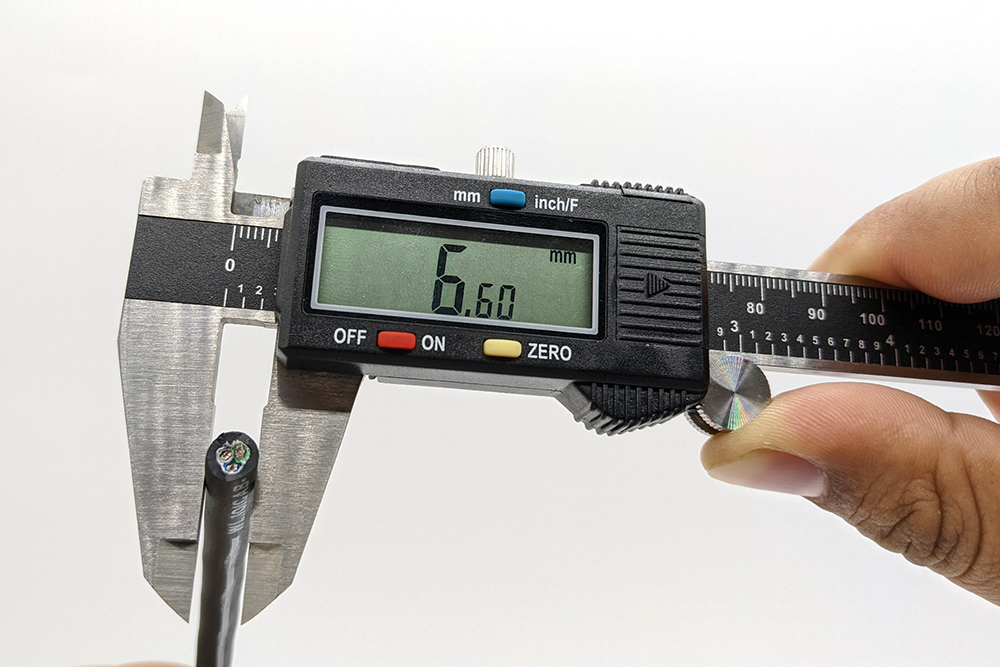

① 首先测量线缆护套外径。

② 根据线缆外径,参考本指南“适应线缆尺寸参数”部分,选择合适的密封环、螺栓、拧紧螺栓以及穿线孔径。

 如果线缆外径落在多种搭配尺寸之间的重叠范围内,建议对所有搭配进行测试,选择最合适的搭配!

③ 根据 “WetLink 穿线螺栓使用指南” 将穿线螺栓组装到线缆上,但首先:

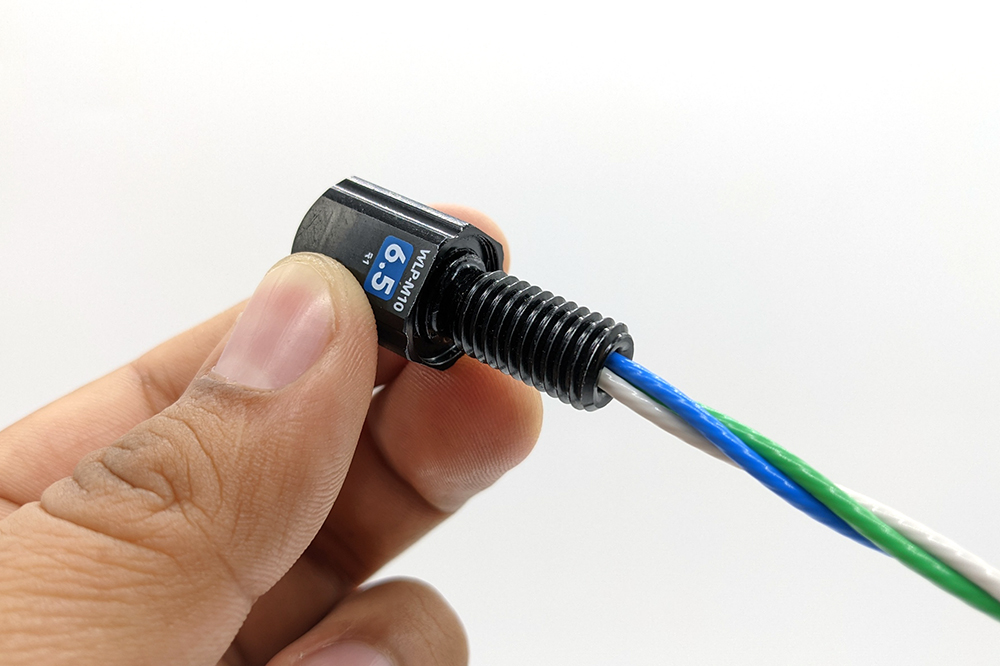

1)尝试将导体插入螺栓尾部(即较小孔径口),检查导体是否能在不损坏导体护套的情况下穿过穿线孔。

如果不合适,请尝试选择更大孔径的螺栓以及相应的高压缩(HC)拧紧螺母。

2)检查拧紧螺母和密封环是否适合线缆。导体应能轻松穿过拧紧螺母和密封环,若不符,请尝试选择穿线孔径更大的高压缩(HC)搭配。

④ 组装完成后,用大约 20~45 N( 5~10 磅)的力轻轻拉动线缆 5~10 秒。如果线缆被拔出:

1)可能是压缩量不够,即拧紧螺母拧得不够紧。如果使用的是低压缩(LC)拧紧螺母,请更换为相同公称密封尺寸的高压缩(HC)拧紧螺母。

2)线缆护套表面可能比较光滑。建议取一根新的线缆,打磨一下护套或用丙酮/酒精擦拭护套,重新进行测试。

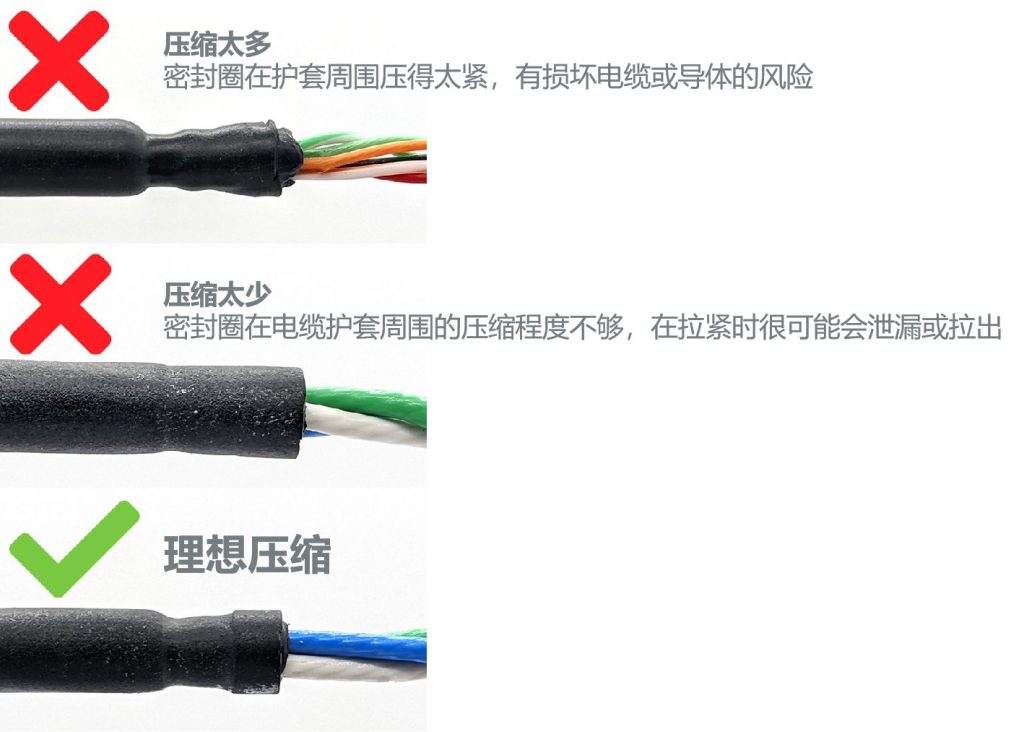

⑤ 检查线缆护套表面的压缩程度。这是一个衡量 WetLink 密封是否可靠的重要因素。让组装好的 WetLink 和线缆至少放置 6 小时(最好过夜),然后拆下线缆并将其压缩程度与下图进行比较。

1)压缩太多。若使用的拧紧螺母是HC版本,请更换为LC版本重新测试。

2)压缩太少。若使用的拧紧螺母是LC版本,请更换为HC版本重新测试。

五、注意事项

对于非我司产品的线缆,我司仅提供选购建议,无法百分百的确保其密封效果。
