WetLink 穿线螺栓使用指南
一、产品概述
Wetlink 穿线螺栓是我们的下一代密封解决方案，在密封电缆方面它具有高压力，高可靠性的优点。Wetlink 穿线螺栓易于组装，且不需要任何粘合剂，灌封化合物，或橡胶注塑成型。与以前的密封方式相比，Wetlink 穿线螺栓能承受更深的水压 ，在极端条件下性能更好，可靠性大大提高。
本指南将介绍如何使用我们的 WLP 装配工具或普通手动工具组装一个Wetlink 穿线螺栓，装配工具型号可参考该产品“技术参数-工具参数”部分。
二、准备工具
WetLink 穿线螺栓

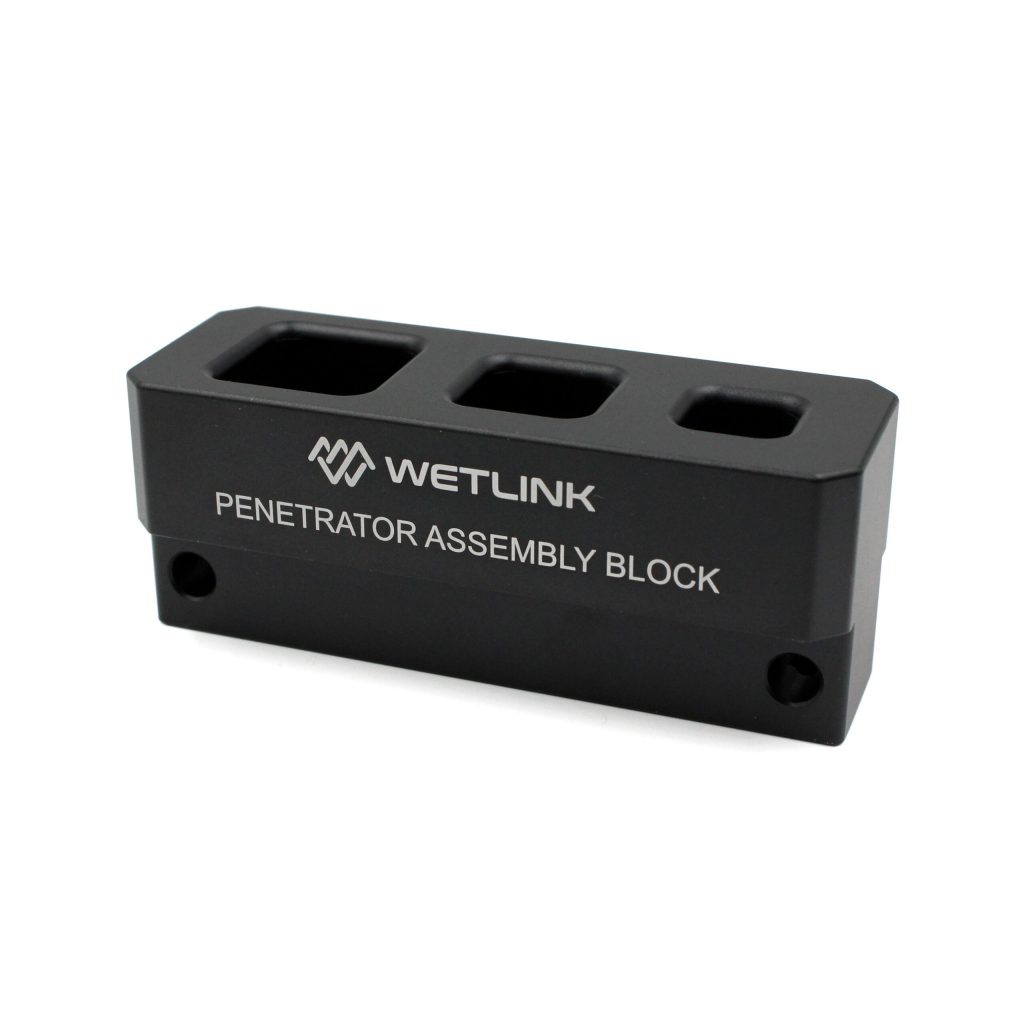

WetLink 安装底座

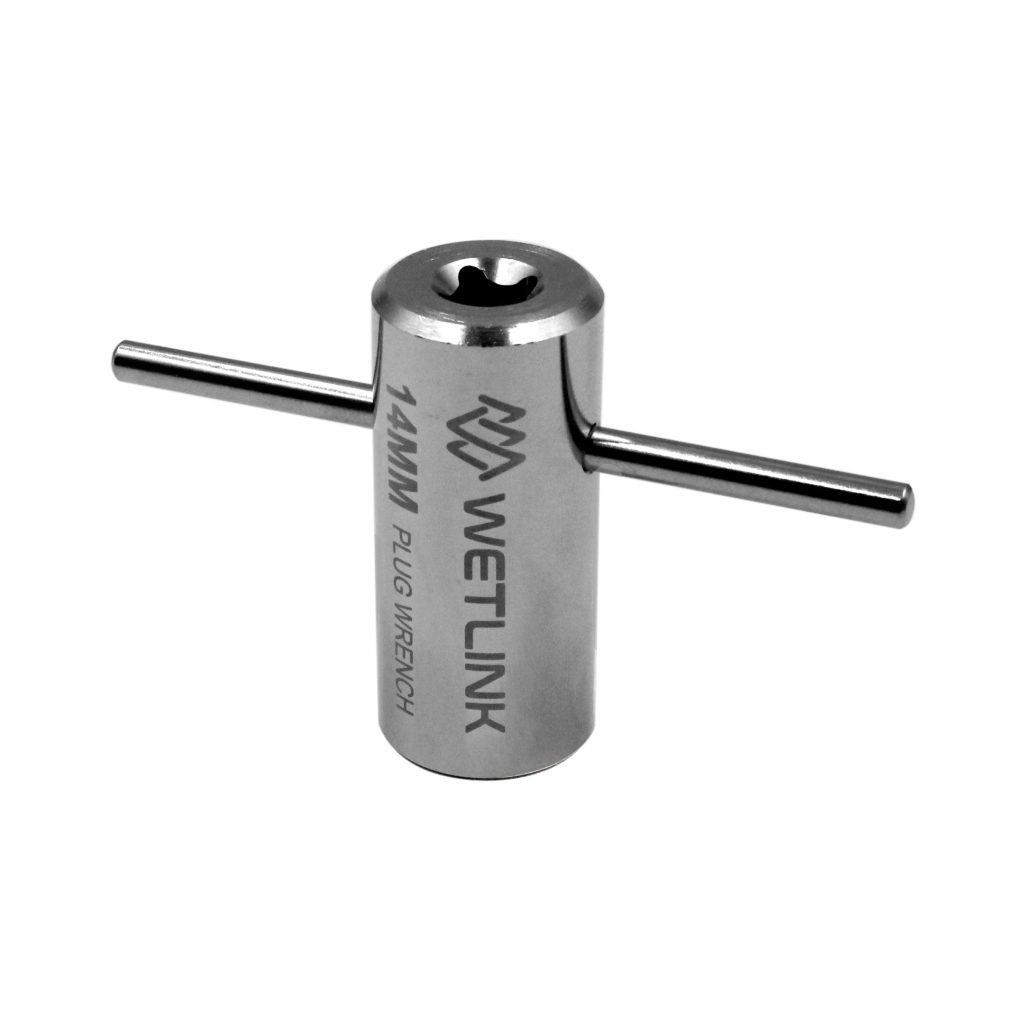

WetLink 预紧扳手
三、准备线缆
在装配前必须剥掉部分电缆护套。
电缆护套去除方法请参考电缆护套剥离教程。

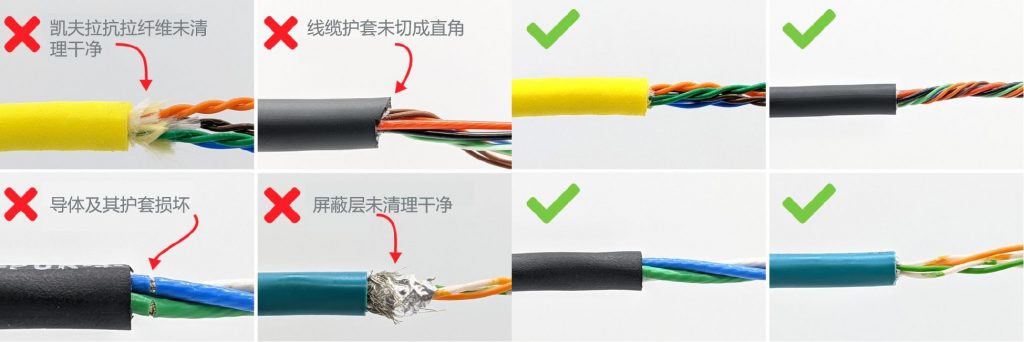

- 1）在剥离电缆护套时必须垂直切割，确保电缆护套中的切口是直的，垂直于电缆，以保证电缆完全进入螺栓内，且不会与密封环存在间隙，从而来确保密封性能。
- 2）必须干净地除去电缆屏蔽层、包裹物和填充物。任何电缆屏蔽层、包裹物和填充物都可能会影响密封效果。
- 3）避免损坏导体绝缘外壳。意外切割绝缘外壳可能会导致导体接触，从而可能导致短路。
四、进行装配

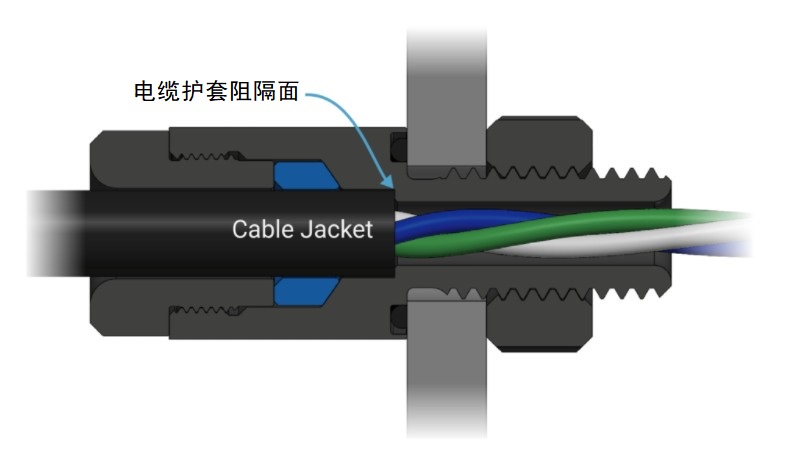

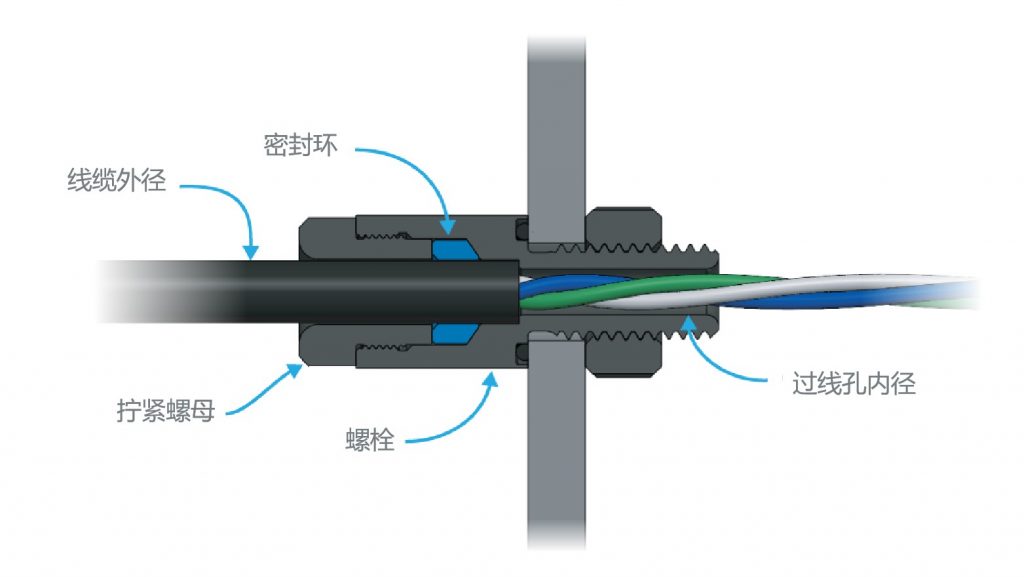

WetLink Penetrator装配横截面
1、预紧螺栓和密封环安装
在电缆上安装6.5mm 预紧螺栓和6.5mm 密封环

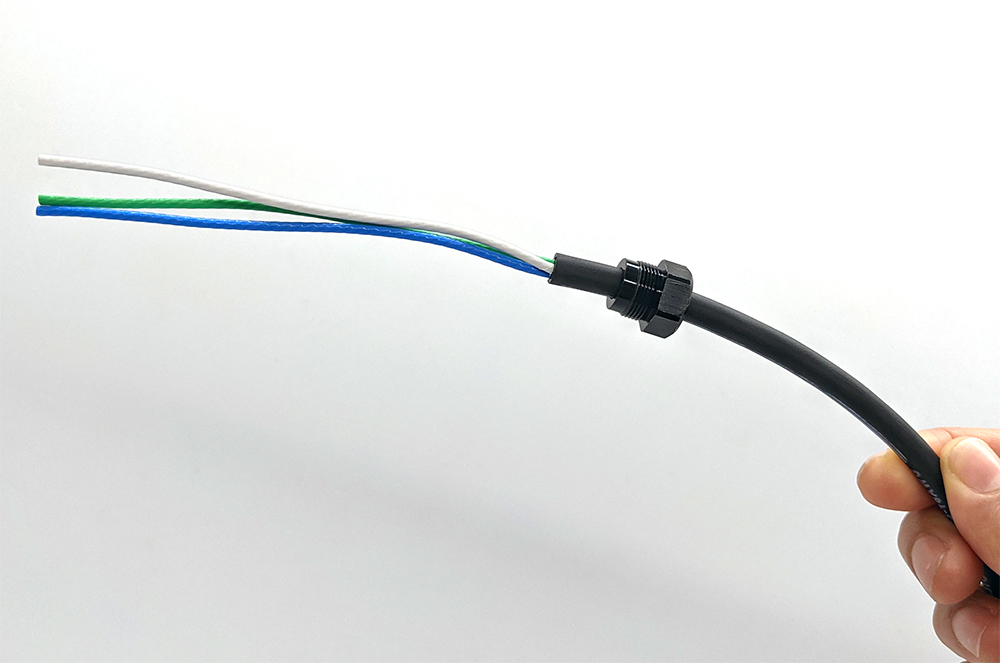

① 将预紧螺栓滑到电缆上，剥掉电缆护套的一端要朝向预紧螺栓带有螺纹的一端。
② 将密封环滑动到电缆上。密封环有一个平面和锥面结束面，确保锥面结束面超出电缆护套切口一点距离。
2、电缆内芯处理准备

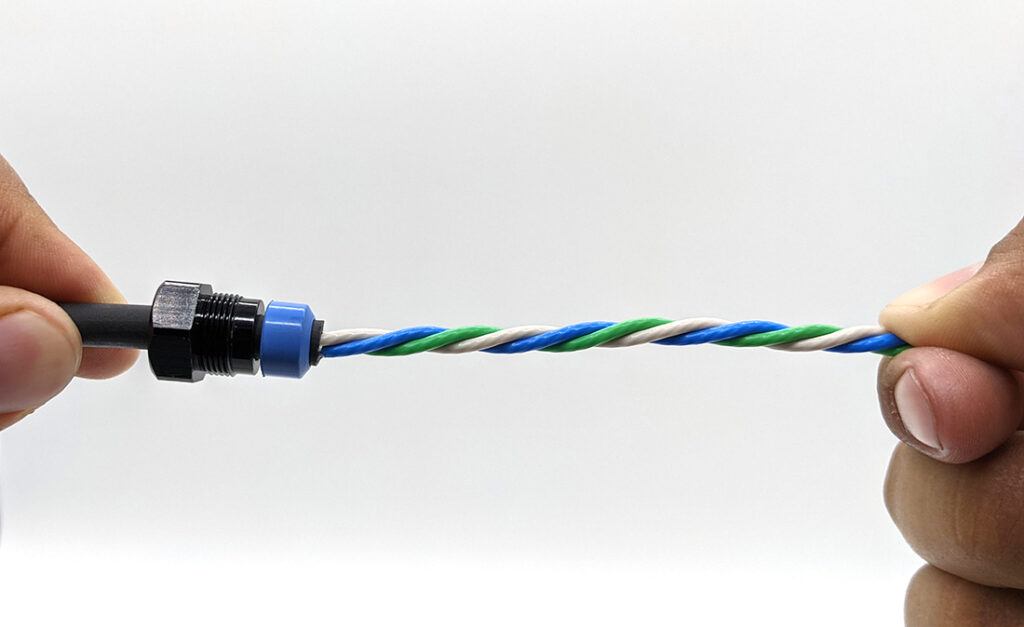

① 将3根线绞成一个又紧密又整齐的一捆。为了在不损坏绝缘体或导体的情况下使电线通过穿线螺栓的穿线舱，必须将三根线绞成一团。
3、将电缆穿舱
① 将绞好的电缆穿过穿线螺栓穿线舱，并确保电缆护套切口完全贴合电缆护套阻隔面。

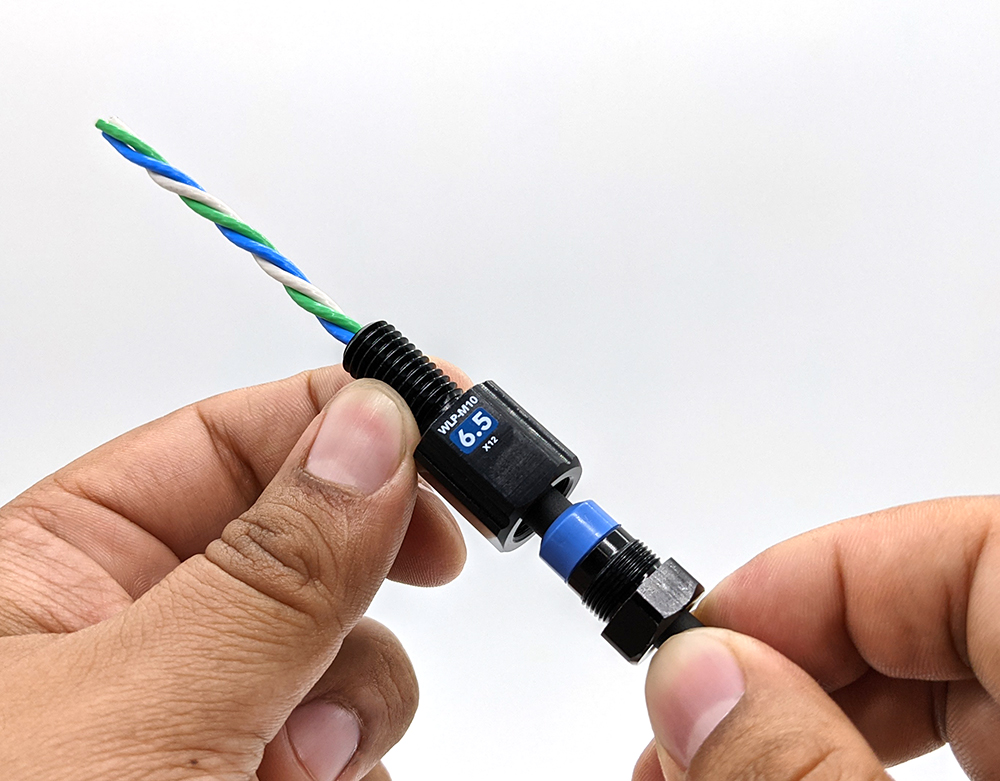

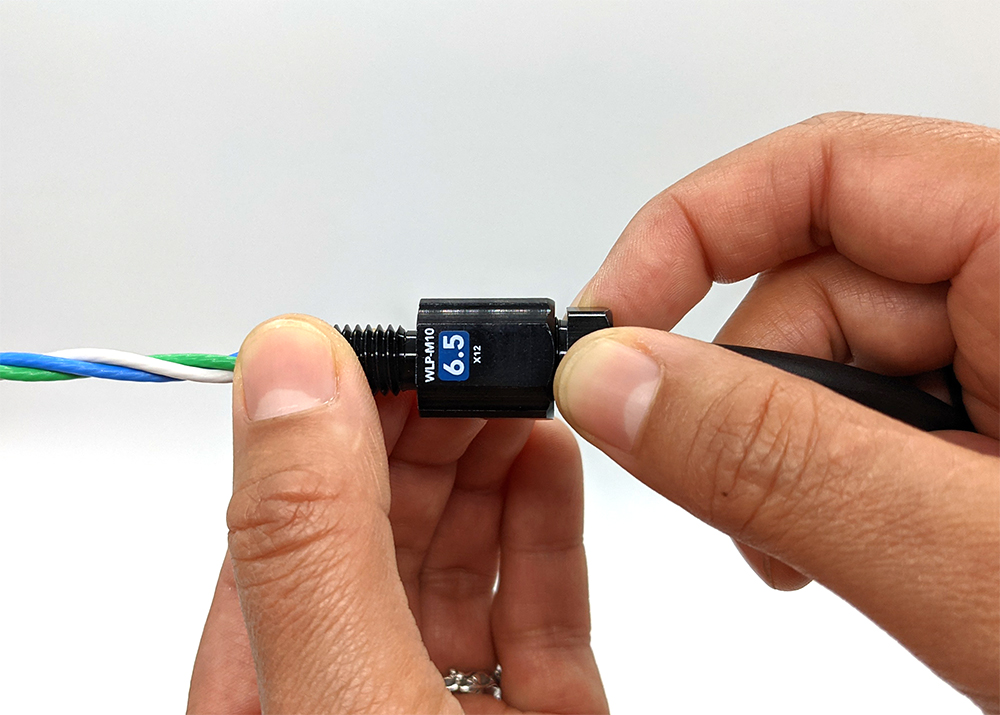

② 向下滑动密封环和预紧螺栓，用预紧螺栓将密封环挤进穿线舱。这样做的时候，务必确保电缆护套切口完全贴合电缆护套阻隔面，不能发生任何移动。在此过程中可以拉住螺纹一侧的三根线，有助于确保电缆护套切口完全贴合电缆护套阻隔面，同时手指旋进预紧螺栓，直到手指无法再继续拧紧。
五、完成组装
1、使用 WLP 工具
这一步你会需要以下工具：
- 1）WetLink 安装扳手
- 2）WetLink 安装底座
- 3）1/4英寸(6.3毫米)棘轮扳手或扭矩扳手
- 4）一副台虎钳

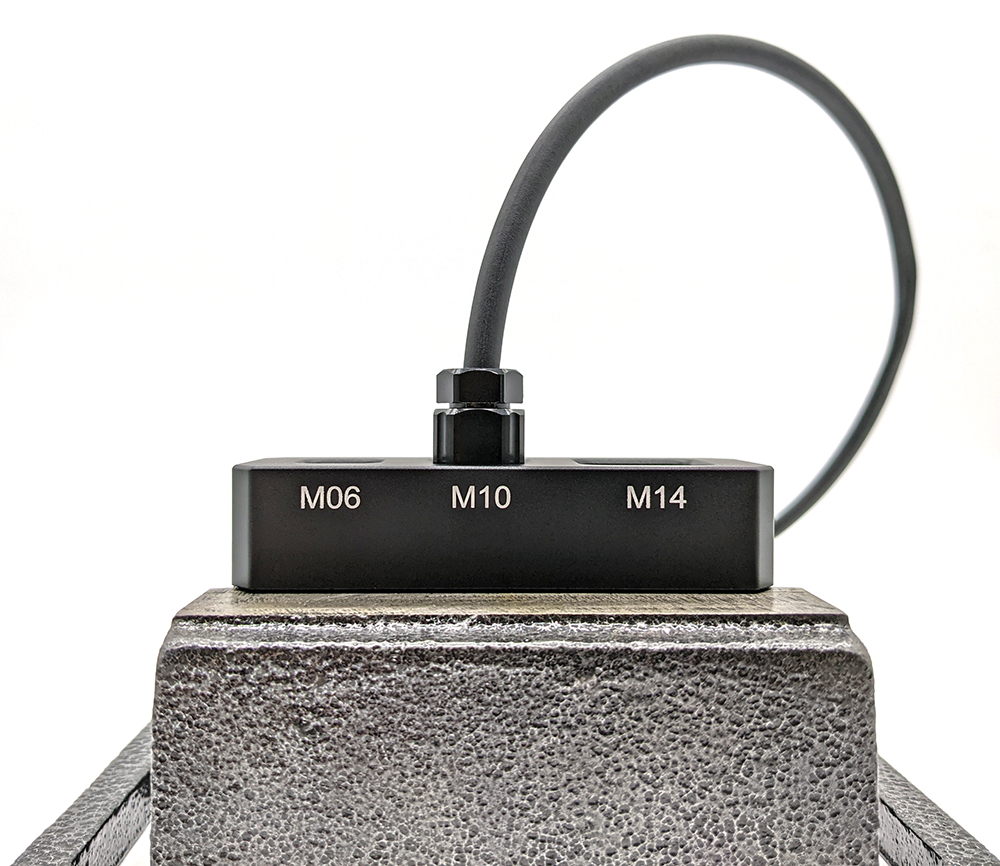

① 使用台虎钳将 WetLink 安装底座固定在桌面或工作台面上。
② 将初步安装好的WetLink M10 6.5mm 穿线螺栓放进WetLink 安装底座的M10孔中。

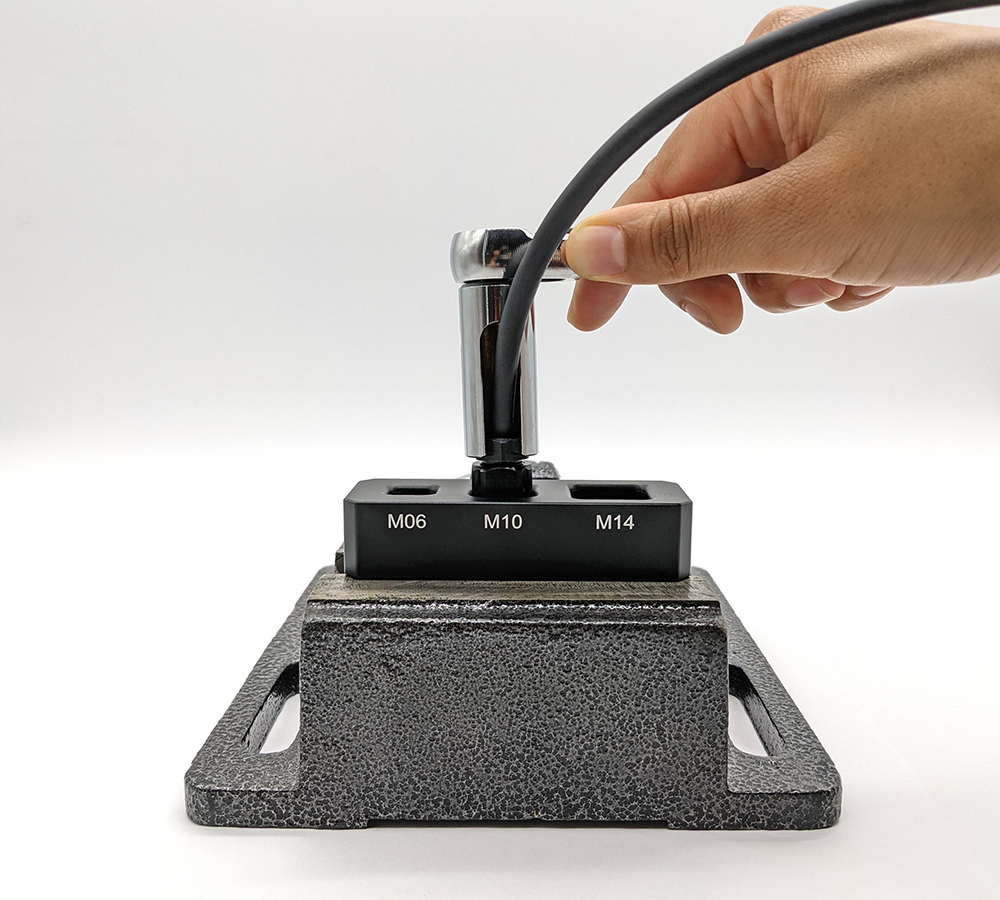

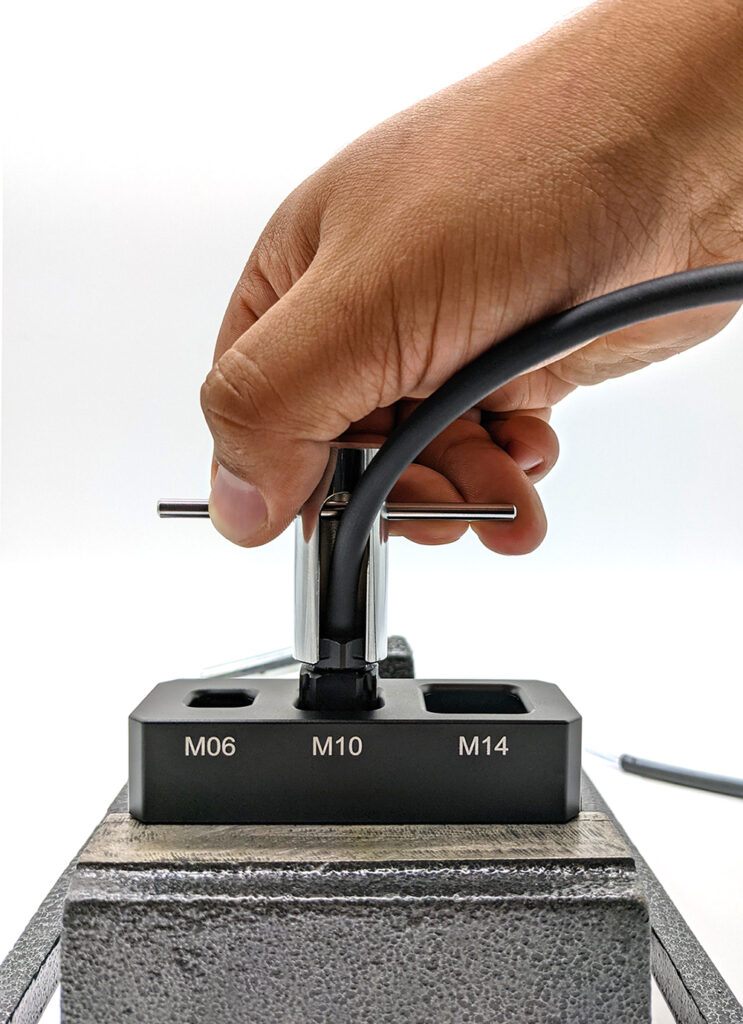

③ 使用安装扳手拧紧预紧螺栓。

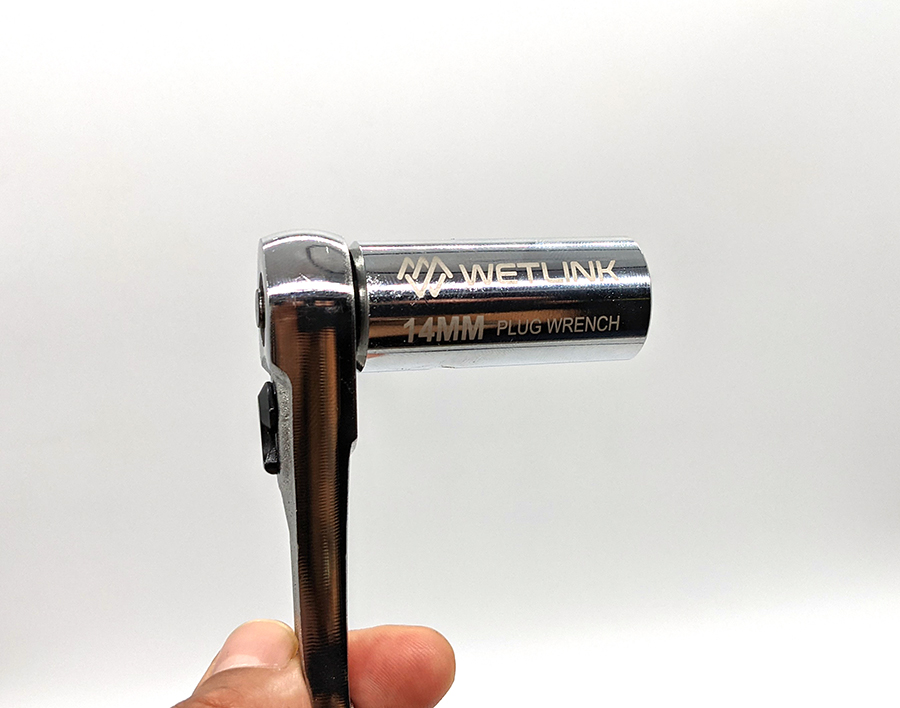

也可以将 WetLink 安装扳手安装到棘轮扳手或者扭矩扳手上。
如果使用扭矩扳手，正确的安装扭矩在“技术参数表”的“扭矩规格”一栏中提供。
2、使用普通工具
对于此步骤，需要选择与正在组装的 WetLink Penetrator 尺寸兼容的手动工具。
请参阅本产品“技术参数-工具参数”部分，为拧紧螺母和螺栓选择兼容的开口扳手。

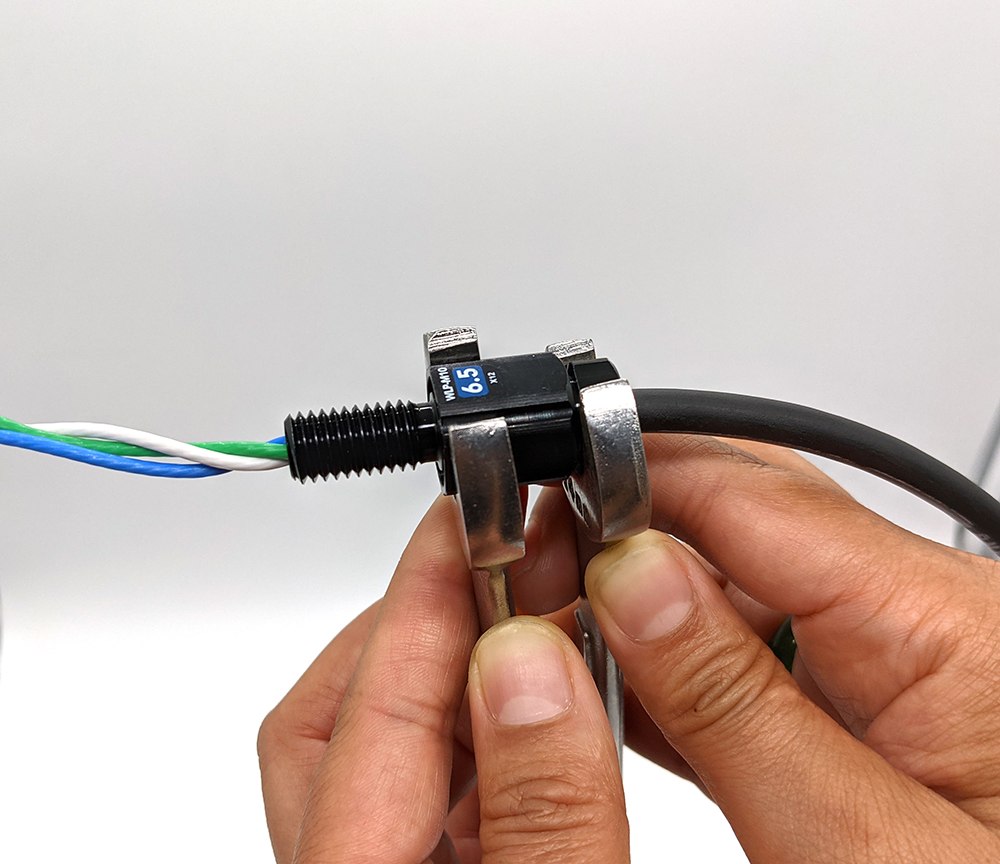

1. 使用开口扳手固定住螺栓。
2. 使用另一个开口扳手拧紧螺母，直到其底部没有间隙地进入螺栓中，然后再转动 1/16 圈。
六、注意事项
WetLink是可重复使用的，穿线螺栓和预紧螺栓重复使用不超过3次，但是密封环不可重复使用，以确保密封性能。在电缆上重新安装WetLink时，必须更换密封环，且必须剥掉已经压缩的护套，密封环必须安装在未被压缩且完好的护套上。
七、阅读提示
获得技术支持
用户可通过技术邮件 support@searobotix.com 获得有关产品的技术支持。
