P360 扫描声呐快速安装手册

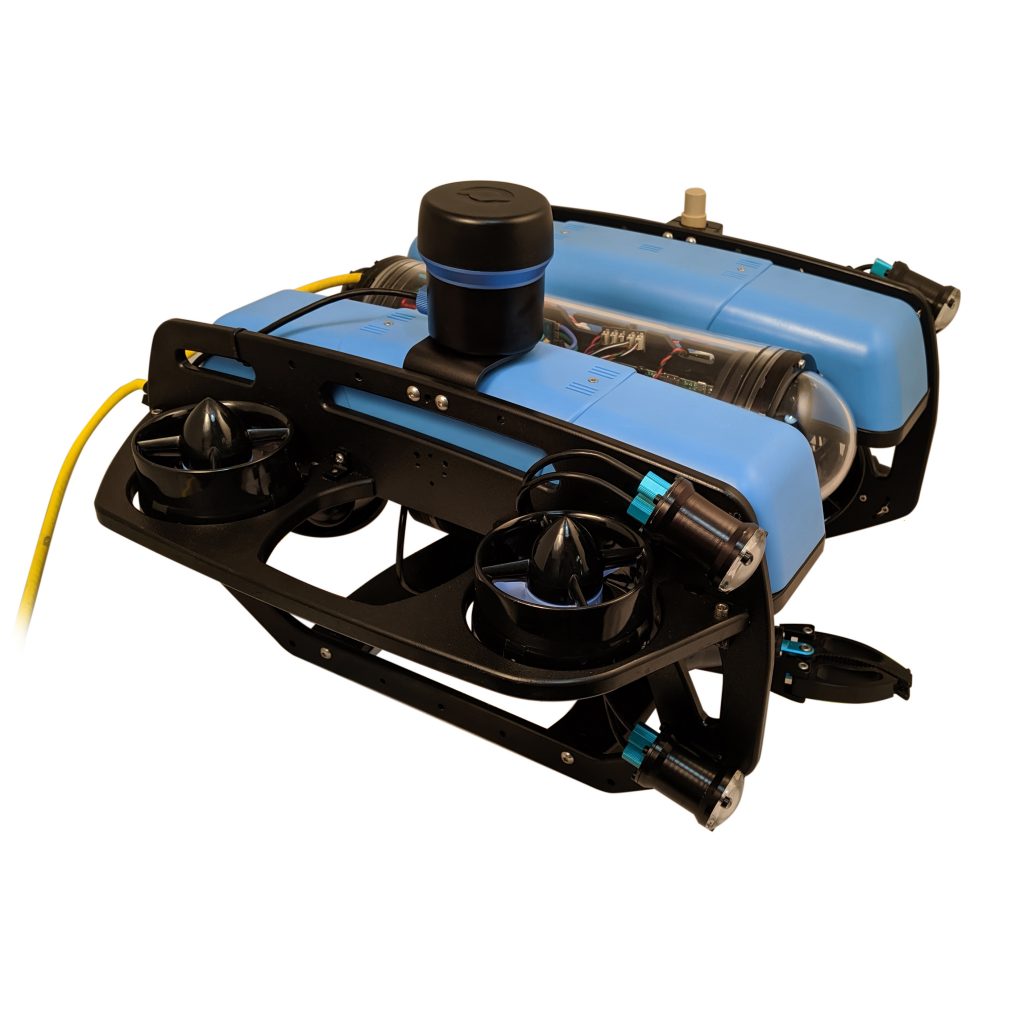

产品介绍

P360 声呐是机械扫描声呐。当安装在 BlueROV2 上并使用 Ping-Viewer 软件应用程序时，P360 可用于在低能见度的水况下导航、检查、避障、目标定位和跟踪。让用户可以看到来自水下物体的回声，例如绳索、岩壁、码头桩、船只以及任何其他科反射声波的结构或物体。这样，无论水中能见度是否高，用户都可以参考声呐扫描图来导航，并且快速定位水中重要的特征。

本手册提供仅有关如何快速安装 P360 声呐到 BlueROV 或 FindROV 的安装说明

零件和工具

您需要

  • 1 × 十字螺丝刀
  • 1 × 2.5mm六角螺丝刀
  • 1 × 套筒扳手
  • 1 × 记号笔
  • 1 × 5.50mm 钻头
  • 1 × 电池供电的手电钻
  • 1 × 螺纹胶
  • 1 × 硅脂

卸下穿线螺栓堵头

卸下电子舱并取下电子舱金属壳体和 ROV 前面的透明半球罩

1. 为确保 ROV 完全断电，请取出电池并将其放在一边。

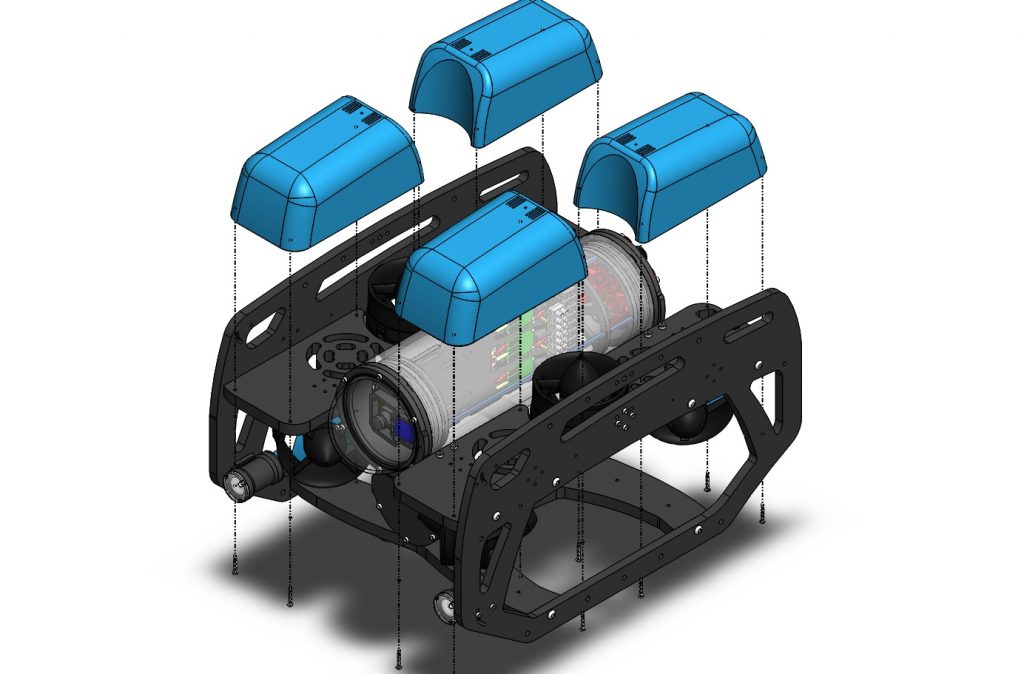

2.通过卸下将浮材罩固定在框架上的自攻螺钉，卸下浮材罩和浮力块。

3.通过松开固定电子舱的螺栓，从ROV上卸下电子舱。

4.先取下尾部的通气螺栓，然后取出电子舱金属壳体（包含头部的透明半球罩）

5.用套筒扳手从端盖上取下该孔位的穿线螺栓堵头。

安装 P360 至 ROV

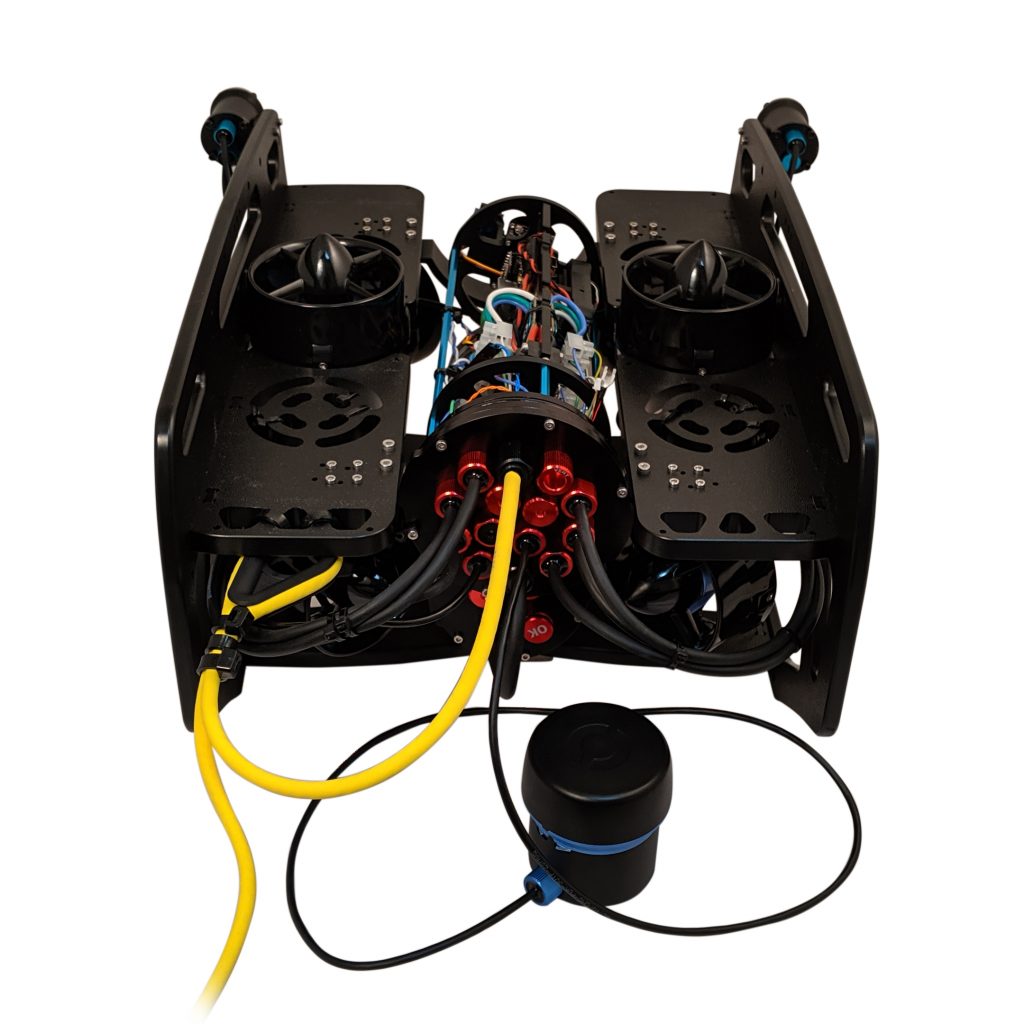

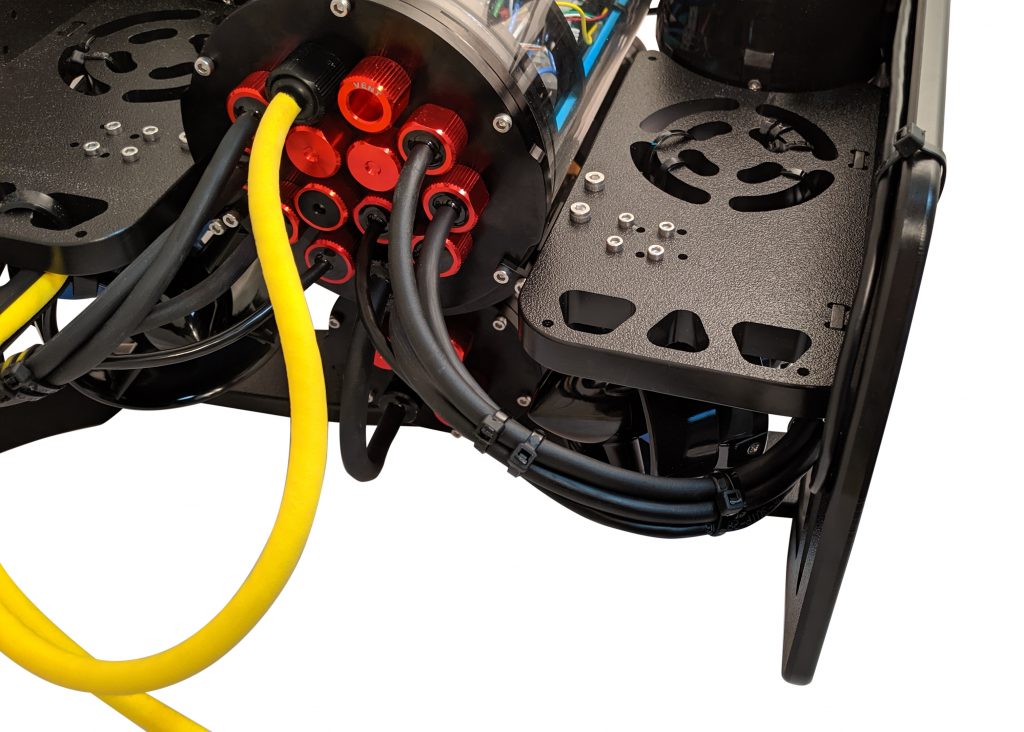

将 P360 的穿线螺栓或水密接插件安装至相应孔位，如图所示

注意：安装过程保持 O 型圈表面干净，并且要记得涂上硅脂。
穿线螺栓的使用和安装可参考相应教程

接线（USB）

USB 是 默认和推荐的连接方式。如果需要使用其他协议类型，请参阅 P360 更改通信协议，以获取其他有关的信息。

1、将电源线（红色和黑色）连接到相应正负极接线板。（红：正极；黑：负极）

在打开设备电源之前，请确保正确安装了电源线（切勿接反正负极）。P360没有任何反极性保护，如果供电不正确，将会对仪器产生不可逆转的损害。

2、按下图连接，将 JST-GH 转 USB-A 接口插入 树莓派上。

P360 安装固定

1、选择安装在 ROV 的左舷或右舷。本指南选择了右舷。

2、将 M5 × 12 螺钉拧入安装支架的最后一个孔中。将组件插入 ROV 框架上最前面的 M5 孔中。调整支架，使其保持水平且笔直，并用记号笔标记前孔位置。

3、卸下支架部件并卸下 M5 × 12 螺钉。

4、使用手电钻和 5.50 mm 钻头，在标记的位置钻一个直孔。

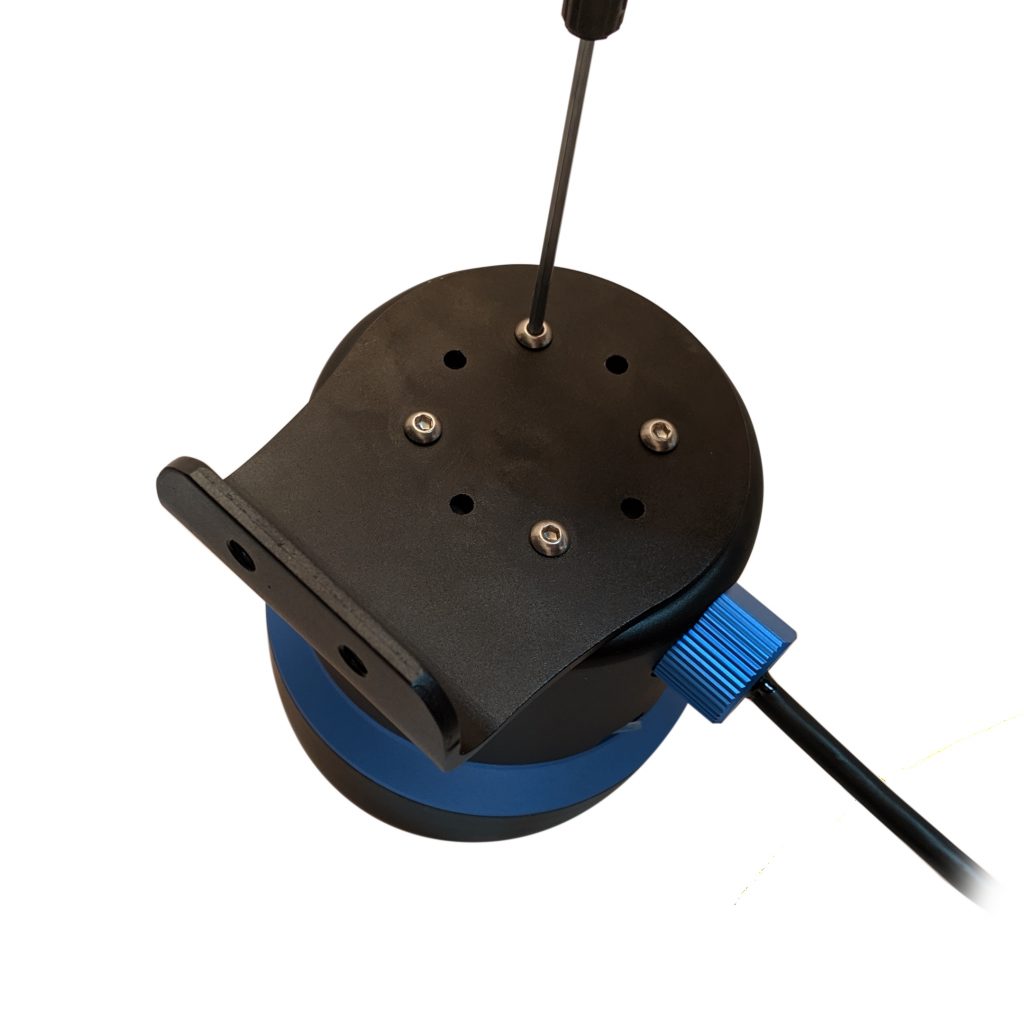

5、使用 M3 × 5 mm 螺钉将 P360 固定到支架的基座上。

注意声纳的方向：蓝色穿线螺栓表示 ROV 尾端方向。

6、用 M5 × 12 螺钉将支架固定到 ROV 框架上。

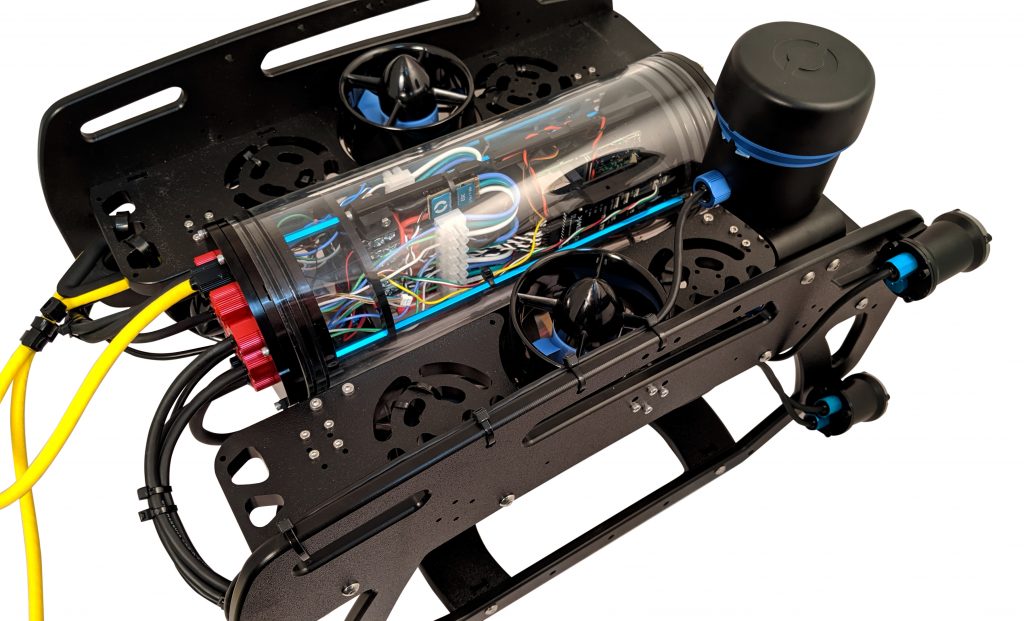

电缆整理

安装完后需要对 P360 的电缆及时整理，以防止被推进器等设备划伤。

软件设置

树莓派固件版本需 0.0.18 以上， PingViewer 版本需要最新稳定版本。详情参考 PingViewer 声呐软件使用手册。

故障排除

PingViewer 无法连接到 P360

1、重新检查 P360 的接线。

2、检查所安装的树莓派版本。 P360 需要 0.0.18 或更高版本的树莓派。

3、检查 PingViewer 的版本是否为最新稳定版。
